Un réseau de ventilation ou d'eau peut être parfaitement dimensionné sur le papier : dans la réalité, l'air et l'eau prennent le chemin le plus facile, pas celui qu'on a prévu. Résultat : certaines zones reçoivent trop, d'autres pas assez. L'équilibrage consiste à régler le réseau pour que chaque émetteur reçoive le débit prévu — ni plus, ni moins. C'est l'une des étapes les plus rentables d'une mise au point CVC.
Aéraulique, hydraulique : deux réseaux, un même principe

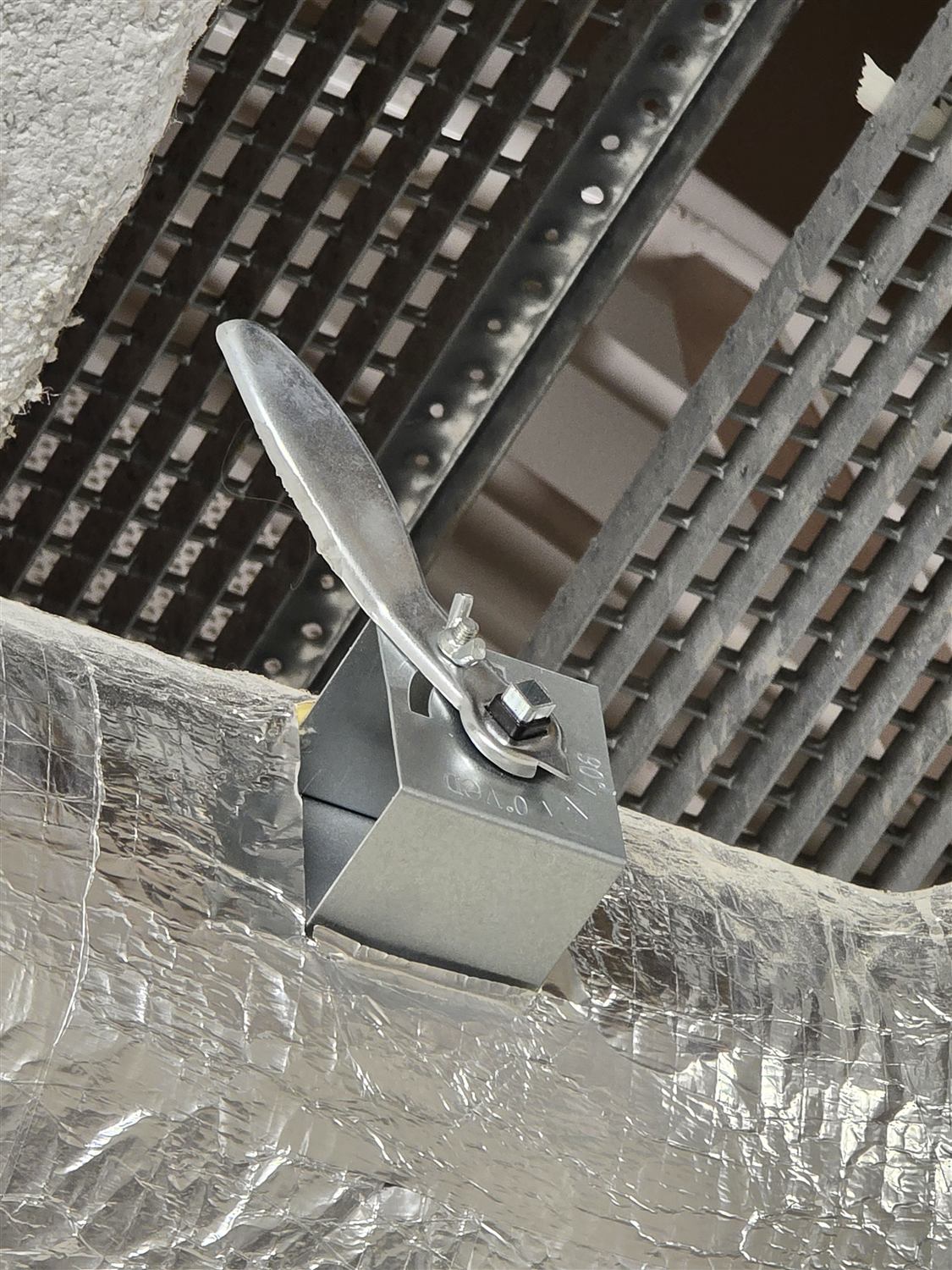

L'équilibrage aéraulique répartit les débits d'air (CTA, VMC, extracteurs, bouches et diffuseurs) : on mesure le débit à chaque bouche et on agit sur les registres et organes de réglage. L'équilibrage hydraulique répartit les débits d'eau (réseaux d'eau glacée et d'eau chaude, ventilo-convecteurs, radiateurs) à l'aide des vannes d'équilibrage. Dans les deux cas, l'objectif est identique : amener le bon débit au bon endroit.
Ce qui se passe sans équilibrage
Un réseau déséquilibré ne tombe pas en panne — il fonctionne mal, en silence :
- des zones trop chaudes ou trop froides, des plaintes de confort récurrentes ;
- des locaux surventilés (gaspillage) pendant que d'autres manquent d'air ;
- du bruit aux bouches là où la vitesse d'air est trop élevée ;
- des pompes et ventilateurs poussés à fond pour compenser, donc une surconsommation ;
- une régulation et une GTB qui n'arrivent jamais à stabiliser les températures.
Vérifiez une vitesse d'air en gaine
La vitesse de l'air dans une gaine se déduit du débit et de la section : vitesse = débit ÷ section. Une vitesse trop élevée génère du bruit et des pertes de charge (donc de la consommation) ; trop faible, elle traduit des gaines surdimensionnées. Testez :
Repères indicatifs de conception en tertiaire : réseaux de distribution ≈ 3 à 6 m/s, bouches et diffuseurs ≈ 1,5 à 3 m/s. Au-delà de ~6 m/s, surveiller le bruit et les pertes de charge. Les valeurs cibles dépendent du projet et des exigences acoustiques.
Pourquoi l'équilibrage fait économiser
Une fois le réseau équilibré, on supprime les sur-débits et on peut abaisser le régime des pompes et des ventilateurs. Or ces machines suivent la loi des ventilateurs (lois d'affinité) : la puissance absorbée varie comme le cube du débit.
👉 Concrètement : réduire le débit d'un ventilateur de seulement 20 % abaisse sa puissance absorbée d'environ 50 % (0,8³ ≈ 0,51). Supprimer les sur-débits inutiles, c'est donc des économies électriques immédiates — en plus du confort.
Comment on procède
L'équilibrage est une démarche de mesure et de réglage méthodique :
- relevé des débits à chaque bouche / terminal (anémomètre, cône de mesure, débitmètre) ;
- réglage des organes (registres, vannes d'équilibrage statiques ou dynamiques) ;
- méthode proportionnelle pour répartir les écarts sans déséquilibrer ce qui est déjà réglé ;
- mesures de pression en bout de réseau ;
- procès-verbal d'équilibrage documentant les débits obtenus.
🌬️ Chez Clim Froid Services, l'équilibrage est au cœur de notre métier : équilibrage aéraulique (mesures par diffuseur), équilibrage hydraulique (eau glacée / eau chaude), mesures de pression en bout de réseau et procès-verbaux à l'appui. Faites équilibrer votre installation.
Pour aller plus loin
- Lois d'affinité des ventilateurs et pompes : débit ∝ vitesse, pression ∝ vitesse², puissance ∝ vitesse³ (principe d'ingénierie CVC).
- Relation de continuité : débit = vitesse × section (Q = V × A).
- Les vitesses cibles relèvent des règles de l'art et des exigences acoustiques propres à chaque projet ; les repères donnés ici sont indicatifs.
